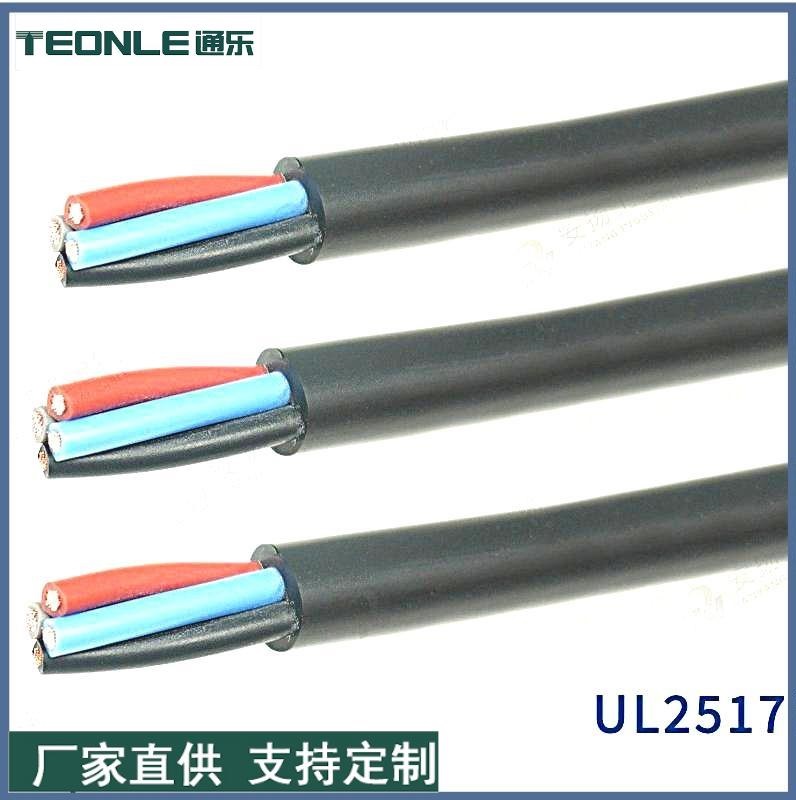

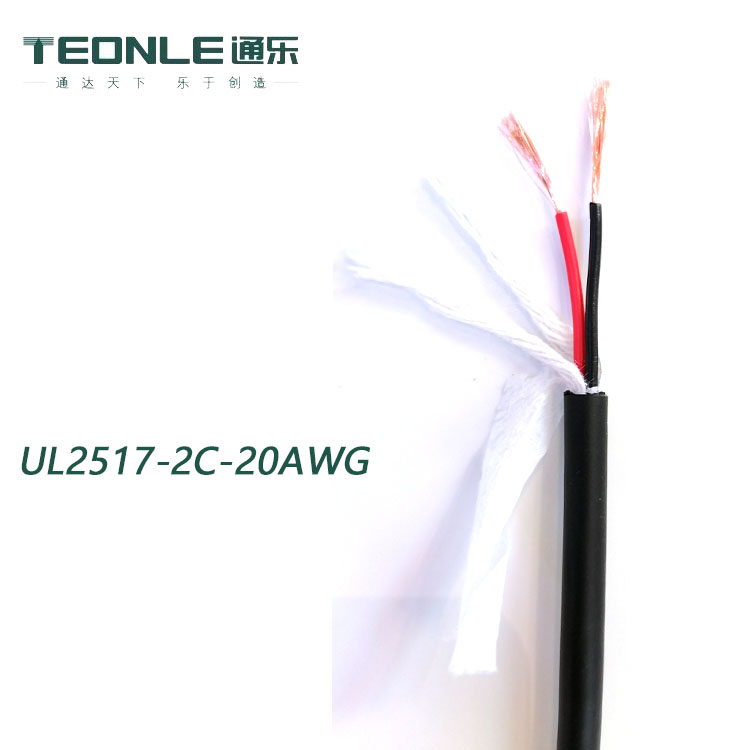

UL2517-2*20AWG多芯非/屏蔽電纜

電纜結構：

導體：多股精絞銅絲/鍍錫銅絲，抗腐蝕性強

絕緣：特殊硬質耐熱阻燃PVC絕緣

顏色：符合UL758

內屏蔽：鋁箔麥拉包裹屏蔽。

排流線：（可選）與導體同規格排流效果，方便了線束屏蔽加工。

編織：祼銅絲或鍍錫銅絲編織屏蔽（可選）

護套：混合105度耐熱阻燃PVC護套，通過VW-1阻燃試驗

綠色（RAL6018）黑色（RAL9005）

橙色（RAL2003）紫色（RAL4001）

未列出，可按要求生產。

詳細參數：

額定電壓:300V

測試電壓：2000V

使用溫度范圍：固定安裝：-40℃ 至 +105℃

移動安裝：-10℃ 至 +105℃

小彎曲半徑：固定安裝：4x電纜外徑

移動安裝：15x電纜外徑

400-821-8731

UL2517-2*20AWG多芯非/屏蔽電纜
1.執行標準：UL758
2.特性：

（1）抗高頻熱損：優質高純度的銅材，確保高頻熱損的最小、傳導最佳。

（2）高頻響應：優質極細軟銅線，多股絞合以確保高頻信號徑向損耗最小、表面?zhèn)鬏敱茸罡撸@得極佳的高頻響應特性。

（3）抗串音特性：每一對信號回路芯線對絞，對絞節距合理設置并相互錯開，以確保串音干擾最小。

（4）抗干擾特性：以高遮密度的網狀銅線覆包電纜的屏蔽結構、細密而高導通率、高響應率的屏蔽鍍錫銅線以最大的吸收與最快的傳導而遮蔽、過濾干擾、以確保傳輸信號的干擾最小。

（5）高柔性、防水、防腐蝕、耐油、耐磨、耐彎曲、耐候、壽命長：細而柔軟多股的銅線不易折斷或刺破外護套，多股纖維填充繩確保電纜圓整，提高電纜抗拉伸、抗搖擺的性能，優質的外護套材質確保了線纜特有的性能。

（6）長距離的低衰減、延遲：超細多股的芯線及其對絞的構造，極佳的高頻響應特性，極小的高頻響應熱損，保證信號衰減、延遲最小。

（7）環保標準：優質的原材料加工絕無回收材料、嚴格的原材以確保符合環境標準。

應用范圍：

作為測量、監測和控制電纜適合用在機床制造、成套設備安裝工

程、電站、暖氣和空調系統、冷凍設備、辦公自動設備以及數據

處理系統等場合。

產品特性：

耐熱阻燃，絕緣性能、化學，由于采用了的鋁箔

麥拉加銅網編織雙層屏蔽，有效抵抗電磁波干擾。

應用標準：UL758

UL2517-2*20AWG多芯非/屏蔽電纜:伺服電纜具有耐折耐油耐彎曲，高柔，有韌性等特點，特別適于連續移動場合，如拖鏈、機器人等的安裝連接，又因?yàn)樗欧娎|可具備雙重屏蔽效果抗干擾能力強，可將信號傳輸線和電源連接線集成于一體，節省安裝空間減輕自身重量，保持工作的可靠性和穩定性。

UL2517-2C*26AWG

UL2517-4C*26AWG

UL2517-2C*24AWG

UL2517-4C*24AWG

UL2517-2C*22AWG

UL2517-4C*22AWG

UL2517-2C*20AWG

UL2517-4C*20AWG
