電纜導體屏蔽、絕緣屏蔽、金屬屏蔽層的區別和作用

　　所謂的電纜結構屏蔽，本質上是一種改善電場分布的措施。電纜導體由多根導線絞合而成，容易與絕緣層形成氣隙，導體表面不光滑，導致電場集中。電纜屏蔽主要有三種:導體屏蔽、絕緣屏蔽和金屬屏蔽。這里簡單介紹一下這三種屏蔽。

　　導體屏蔽:在導體表面增加一層半導電材料的屏蔽層，與被屏蔽的導體等電位接觸良好，避免導體與絕緣層之間的局部放電。這種屏蔽，又稱內屏蔽層。

　　絕緣屏蔽:絕緣表面與護套接觸處也可能有間隙。電纜彎曲時，油紙電纜的絕緣表面容易出現裂紋，這些都是導致局部放電的因素。在絕緣層表面增加一層半導電材料的屏蔽層，與被屏蔽的絕緣層接觸良好，與金屬護套等電位接觸良好，避免絕緣層與護套之間的局部放電。

　　金屬屏蔽:一方面運行時可以通過電容電流，高壓線最內層為導體，中間有絕緣層，外面有金屬護套。兩個導體(內銅線+金屬護套)被絕緣介質(絕緣層)隔開，可視為電容。電容器的基本原理是兩塊金屬板之間用絕綠介質隔開。交流電會給電容充放電，所以屏蔽層可以為電容充放電提供電路。此外，高壓電纜的金屬屏蔽層和金屬鎧裝需要一端接地。另一方面，它可以作為短路電流通道。當高壓電纜絕緣損壞時，如果沒有屏蔽層，電纜會泄漏到大地，存在安全隱患。如果有屏蔽層，漏電電流會通過屏蔽層流向大地。電纜正常通電時，金屬屏蔽層通過電容電流;電纜通電時產生的電磁場被屏蔽在絕緣線芯中，以減少對外界的電磁干擾。金屬屏蔽層也限制了外部電磁場對內部的影響。

　　屏蔽電纜有兩種類型：金屬箔和編織網

　　金屬箔屏蔽層通常使用薄鋁，附著在聚酯材料的載體上，以增加強度，使其更加堅固。金屬箔可以為導線提供100%的包裹覆蓋，屏蔽性能更好。但是由于它很薄，使用起來比較困難，特別是在連接到連接器時。所以一般情況下，整個金屬箔屏蔽層不會接地，而是會用排擾線連接屏蔽層。

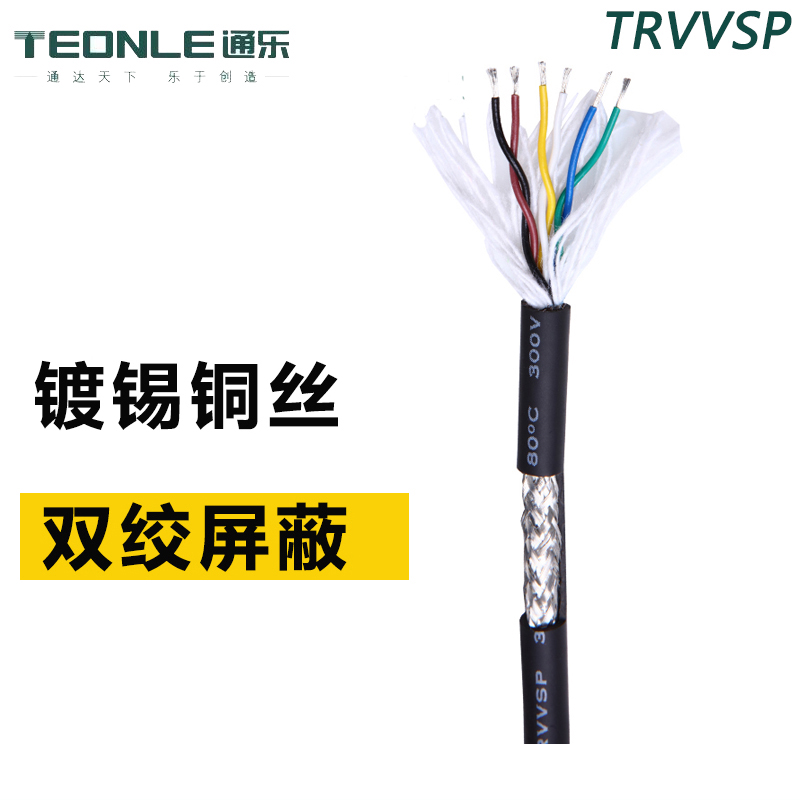

　　編織網屏蔽通常由裸銅線或鍍錫銅線編織而成。它為電磁噪聲提供了低阻抗接地路徑，使用連接器時可以通過壓接或焊接連接，非常方便。

　　編織網屏蔽不能提供100%的覆蓋率，因?yàn)樗鼈冊趯?dǎo)線表面的覆蓋總是有一些小縫隙。編織網通常可以根據編織的緊密性提供70%~95%的覆蓋率。但一般來說，對于固定敷設的電纜，70%的屏蔽覆蓋就足夠了。

　　在噪聲環境惡劣的應用中，經常需要多層屏蔽。最常見的是同時使用金屬箔和編織網。有時在多芯電纜中，每對導線都會被金屬箔屏蔽包裹，以防止絞線之間的串?dāng)_。同時，整個電纜也會同時被金屬箔或編織網屏蔽。這種結合金屬箔和編織網的方法可以使兩種屏蔽技術相互支持和補償，以一種技術的優勢克服另一種局限性，從而為電纜提供超越任何單一技術的屏蔽性能。
