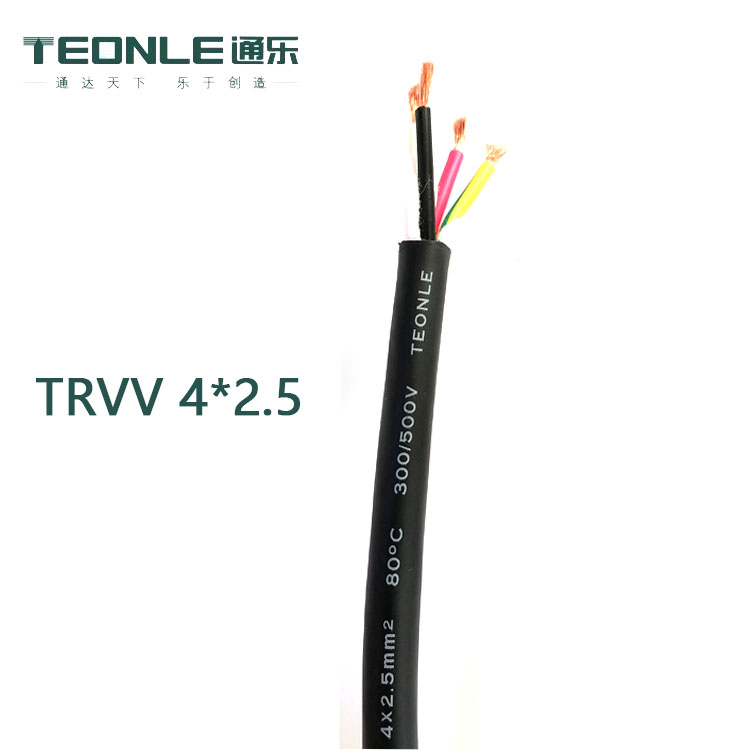

一、什么是拖鏈電纜?

　　拖鏈電纜是一種高彈性、可前后移動、不易磨損的特種纜繩。又稱拖拽電纜，坦克鏈?zhǔn)诫娎|。

　　1.電纜的敷設不能扭曲，即不能從電纜卷筒或電纜盤的一端松開，而是首先轉動卷筒或電纜盤，使電纜展開，必要時可以將其展開或吊起。本例中使用的電纜只能直接從電纜線圈獲得。

　　2.注意電纜的最小彎曲半徑。

　　3.纜索應松散地放在牽引鏈上，并盡可能分開放置。孤立的孔洞應該用襯墊將其分隔或穿過支架。拉線上的兩根纜線之間的距離必須是電纜直徑的10%。

　　4.牽引鏈條上的電纜不應互相接觸或卡在一起。

　　5.電纜的兩個點必須固定，或至少固定于牽引鏈的活動端。一般來說，電纜移動點到拖鏈端部的距離必須是電纜直徑的20-30倍。

　　6.確保鋼索完全在彎曲半徑內移動，即鋼索不可被強制移動。這樣可以使電纜相對于軌道移動或移動。過了一段時間，最好檢查一下鋼索的位置。推拉動作之后要進行這種檢查。

　　7.如果拖鏈電纜斷了，纜繩也需要更換，因為過度拉伸造成的損壞無法避免。

　　二.拖鏈電纜結構特點

　　1.拉伸中心。

　　拉伸中心，應盡可能使用真正的中線填充(不要像通常那樣用某些填充物或廢塑料芯線填塞)，這取決于芯數和每根芯線的間距。本發明可有效保護絞合線的結構，防止絞合線浮到中心部位。

　　2.電纜的導體結構。

　　線纜應該選擇最軟的導線。一般說來，導體越薄，電纜的彈性越好。但如果導體太薄，則會出現電纜纏繞現象。通過一系列長期試驗，提供了一個最優的導體直徑.長度和間距屏蔽組合，獲得最好的拉伸性能。

　　3.電纜絕緣。

　　鋼索內絕緣材料不能相互粘合。每一根電線都要用絕緣層支撐。所以，只有將聚氯乙烯或TPE材料用在百萬米長的電纜拖鏈上，才能驗證其可靠性。

　　4.電纜絞線結構。

　　絞線結構必須繞著一個穩定的拉力中心，并以最佳間距為最佳。但是由于使用了絕緣材料，應根據其運動狀況從12芯開始進行設計，因為應采用聚束法。

　　5.電纜內護套

　　用鎧裝擠壓內護套取代廉價的毛料.填充或附件填充。該方法能保證鋼絲繩結構的不分散。

　　6.電纜屏蔽。

　　屏蔽層在內套通過優化編織角度，使外部編織緊密。過松的編帶會降低EMC的防護能力，而且屏蔽層很快就會因為屏蔽層的破壞而失效。密織屏蔽層同時起到抗扭作用。

　　7.電纜的外護套。

　　各種改性材料制成的外護套具有不同的性能，包括抗紫外、耐寒、耐油、成本最佳。但是他們有一個共同點，那就是耐久，不會固守。外套筒既要靈活，又要有支撐作用。它當然要用高壓成型。

　　相信大家一定對電氣設備中使用的拖鏈電纜你了解嗎?拖鏈電纜的特性及結構有了更深入的了解,上海通樂線纜有限公司專營TRVVSP\TPU\pur、工業網線、TPU彈簧拉伸螺旋線纜、編碼器線纜以及高柔性電纜加工定制等,歡迎咨詢致電合作!
